НОВЫЙ НЕРАЗРУШАЮЩИЙ СПОСОБ АНАЛИЗА АЛМАЗОВ И БРИЛЛИАНТОВ
и прибор «САПСАН» для его выполнения.
Ключевые слова: Алмазы и бриллианты, неразрушающий иммерсионный анализ дефектов, комнатная температура, дигитальная регистрация, проектирование бриллианта.
KEYWORD: diamonds, adamants, nondestructive immersion analysis of defects, ambient temperature, digital registration, diamond design.
АННОТАЦИЯ
Разработан новый способ неразрушающего контроля дефектов в алмазах и бриллиантах и прибор для осуществления этого способа. А также компьютерная программа для измерения положения и размеров дефектов в алмазах и бриллиантах и проектирования бриллианта в объёме алмаза.
Прибор работает в оптическом диапазоне при комнатной температуре, скорость измерения — около 1 минуты на 1 камень, полная загрузка прибора — 112 тысяч камней в год. Прибор позволяет демонстрировать он-лайн алмазы, бриллианты и содержащиеся в них дефекты.
SUMMARY: The new way of nondestructive control of defects in diamonds and adamant the device is developed for implementation of the way. And also the computer program for measurement of defects in diamonds and design of diamond in volume of diamond.
The devise works in the optical range at the room temperature measurement speed – about 1 minute for 1 stone full load of the devise — 112 thousand stones a year. The device allows to show on-line diamonds and a year. The device allows to show on-line diamonds and the defects which are contained in them.
На сегодняшний день наиболее дорогим натуральным ископаемым минералом в мире является алмаз, используемый для ювелирной обработки. Цена натуральных алмазов в среднем по странам добычи и группам приисков составляет от 20 до 900 долларов\ карат. ( от 100 тысяч долларов до 4,5 миллионов долларов за 1 кг.) Особо крупные алмазы весом более 4-5 карат оцениваются индивидуально — до 6 — 8 тысяч долларов \карат. Цена зависит от веса, цвета и чистоты алмаза: наличия в нём дефектов, их величины и внешнего вида. В связи с этим цена алмазов одинакового веса и цвета может различаться в 2-3 раза. И анализ дефектов в алмазах является очень важной частью при его оценке. Визуально выявить наличие дефектов в алмазах очень сложно из-за высокого индекса преломления света в алмазах. Для анализа алмазов применяются рентгеновский, оптический и иммерсионный методы анализа. В настоящее время рентгеновский анализ почти не используется из-за дороговизны, большой продолжительности анализа, достаточно низкого совпадения с оптическим анализом изготовленных бриллиантов(около 70%). Наибольшим доверием в настоящее время пользуется иммерсионный способ анализа в расплаве селена при 200-240 градусах Цельсия, реализуемый в приборе SARIN GALAXY. Но он дорог и рентабелен только при анализе крупных алмазов более 4-5 карат, не даёт «привязки» расположения дефектов к внешней поверхности и точной идентификации дефектов, видимых в оптическом диапазоне. А также достаточно длителен — не менее 10 минут на 1 камень без учёта длительности вспомогательных операций.
Целью данной работы являлось создание прибора для массового контроля алмазов и бриллиантов с получением документа, фиксирующего их внутренние дефекты. Предлагаемый прибор работает по принципу иммерсионного анализа с получением «на просвет» видео изображений внутреннего объёма и внешней поверхности алмаза или бриллианта и содержащихся в них дефектов при увеличении х10 — х30 и разрешении — 20 мкм. Видео съёмка производится при вращении алмаза с видеозаписью не менее 180 кадров при полном обороте на 360 градусов. Прибор работает в оптическом диапазоне и даёт изображение максимально точно совпадающее с восприятием человеческим глазом.
Производительность прибора — до 480 камней в смену, что в 10 раз выше чем в аналогичных приборах.
Измерения проводятся при комнатной температуре, в помещении, не требующем специальной подготовки. Производственная территория для размещения прибора 4- 5 м. кв.
Вес прибора около 4-х кг без учёта комплектующих компьютеров. Общий вид прибора показан на рис. 1.
На видео кадрах представлены внутренние дефекты, заснятые в иммерсионной жидкости, разработанной для данного прибора:
– плоскости двойникования в синтетическом алмазе весом около 7 карат(рис 2),
– пузырёк воздуха размером 0,13 мм в натуральном алмазе весом около 0,8 карата(рис 3),
– включения углерода в синтетических алмазах и проект бриллианта в нём, диаметр бриллианта 7,57 мм, вес бриллианта1,62 карата.(рис 4).
По видеозаписи на приборе САПСАН с помощью разработанной для данного прибора компьютерной программы проводятся точные измерения алмазов и бриллиантов, выбираются оптимальное положение будущего бриллианта в алмазе.
Нормальная полная загрузка прибора— 112 тысяч камней в год. При эксплуатации прибора вполне реально получить экономический эффект от 200 до 600 тысяч долларов в год только за счёт ликвидации риска при продаже алмазов несоответствующей заявленной квалификации чистоты.
ВЫВОДЫ
Предложенный способ анализа и прибор «САПСАН» позволяют повысить: — производительность труда сотрудников на сортировке алмазов ,
— уточнить классификацию алмазов по стоимости алмазов и бриллиантов,
— проектировать бриллианты с высокой точностью и вести онлайн продажи.
Предлагаемый анализ особо высоко рентабелен при анализе больших количеств алмазов.
Прибор защищён заявкой на патент № 232671. Заявка находится на рассмотрении в Патентном Ведомстве Израиля.
Компьютерная программа обработки наблюдений и проектирования бриллиантов «Анализ алмазов «САПСАН-Т»» зарегистрирована за №1817 от 23 апреля 2017г. Регистрация проведена поверенным адвокатом М.Райнером.
Приложения: рисунки на 4 страницах
Авторы: Фидельман Татьяна,
Фидельман Алексей
Подрисуночные надписи к статье
НОВЫЙ НЕРАЗРУШАЮЩИЙ СПОСОБ АНАЛИЗА АЛМАЗОВ И БРИЛЛИАНТОВ
и прибор «САПСАН» для его выполнения.

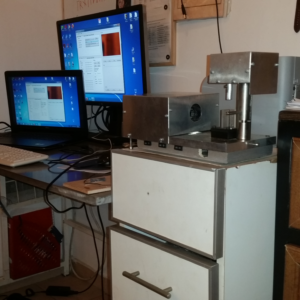

рис. 1. Общий вид прибора САПСАН

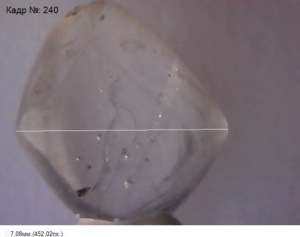

рис 2 плоскости двойникования в синтетическом алмазе весом около 7 карат

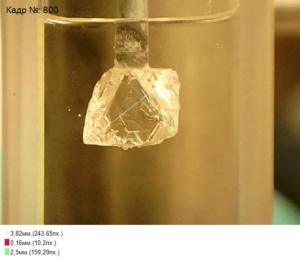

рис 3 пузырёк воздуха размером 0,13 мм в натуральном алмазе весом около 0,8 карата(х7)

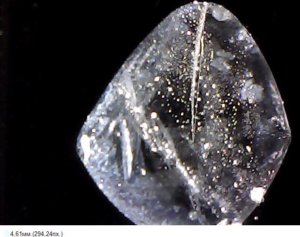

рис 4 включения углерода в синтетических алмазах и проект бриллианта в нём, диаметр бриллианта 7,57 мм, вес бриллианта1,62 карата
На рисунках 3, 4, 5 алмазы засняты в иммерсионной жидкости при увеличении х10.
Рис. 5 алмаз, представленный на рис.2, заснятый на воздухе.(х10)
Сведения об авторах
Фидельман Татьяна Алексеевна, докт. техн. н., (Израиль) Институт Интеграции и Профессиональной Адаптации.
Училась в Харьковском Государственном университете с 1963 по 1968г. Работала в г. Харькове с 1968 по 2000г. Во Всесоюзном НИИ Шахтного строительства, на Харьковском авиационном заводе инженером ЦЗЛ, затем в Харьковском Государственном университете, защитила докторскую диссертацию в ЦНИИ КМ «ПРОМЕТЕЙ» по специальности «Химическое сопротивление материалов», опубликовано более 50 научных статей, более 10 научно-популярных и получено 8 авторских свидетельств и патентов, опубликован сайт в интернете www.alvitan.com.
Тел. +972-54-5407899, e-mail: hipalt45@gmail.com
Фидельман Алексей Валентинович инженер- технолог(Израиль), Институт Интеграции и Профессиональной Адаптации. учился в Харьковском институте общественного питания с 2002 по 2008 г, работал инженером проектировщиком в течение 10 лет, является автором 1 изобретения и 2 научных работ. Тел. +972-52-96-99-014, e-mail: Eligos1979@gmail.com
Дополнительную информацию можно получить: E-mail: hipalt45@gmail.com,
+972-54-540-78-99 — русский, иврит. +972-525-965-706 — английский, русский.
